一、網口雷擊測試差模試驗

試驗條件：1.2/50us(8/20us) L-N 耦合輸出，500V +/-交替，間隔60S 測試5次。

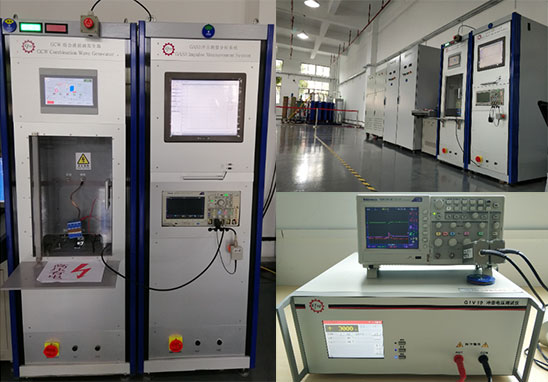

試驗設備：雷擊浪涌發生器、示波器。

試驗方法：

1. 被測設備上電，使其正常工作，被測網口能正常ping通網關。

2. 雷擊設備直接通過網口耦合進行測試。

3. 再通過被測網口連接被測設備，若不能連通，則網口已壞；若能夠連通，先檢查連接速率，再ping網關，最后測試吞吐能力。若連接速率正確，能ping通網關，吞吐量測試達標則可判定為通過；若其中一項有異常則判定為不通過。

差模測試結果說明：

后端加上TVS后，測試5次，電腦能夠連通、ping網關能夠ping通，判定為B級(因為測試時沒有耦合去耦網絡，不能在測試過程中ping網關)；去掉后端加上的TVS后，只測試了一次，網口不能連通，判定為D級，判定不通過。

試驗結論：TVS放在前端或不做保護，雷擊測試不能通過；后端加上TVS后測試通過，有差模保護作用。

二、網口雷擊測試共模試驗

試驗條件：1.2/50us(8/20us) L-PE耦合輸出，500V +/-交替，間隔60S 測試5次。

試驗設備：雷擊浪涌發生器、示波器。

試驗方法：

1. 被測設備上電，使其正常工作，被測網口能正常ping通網關。

2. 雷擊設備直接通過網口耦合進行測試。

3. 再通過被測網口連接被測設備，若不能連通，則網口已壞；若能夠連通，先檢查連接速率，再ping網關，最后測試吞吐能力。若連接速率正確，能ping通網關，吞吐量測試達標則可判定為通過；若其中一項有異常則判定為不通過。

共模測試結果說明：

1. 網口1、2短路連接儀器L，板上地飛線出來連接PE，后端加上TVS后，測試5次，網口可以正常連通，ping測試OK。

2. 網口1、2短路連接儀器L，網口4腳連接PE，后端加上TVS后，測試5次，網口可以正常連通，ping測試OK，但是背面的75歐姆電阻以損壞，75歐姆電阻損壞不影響正常連通，ping包，但會喪失共模干擾能力。

試驗結論：75 歐姆電阻封裝應當適當加大。
